Парные шпангоуты

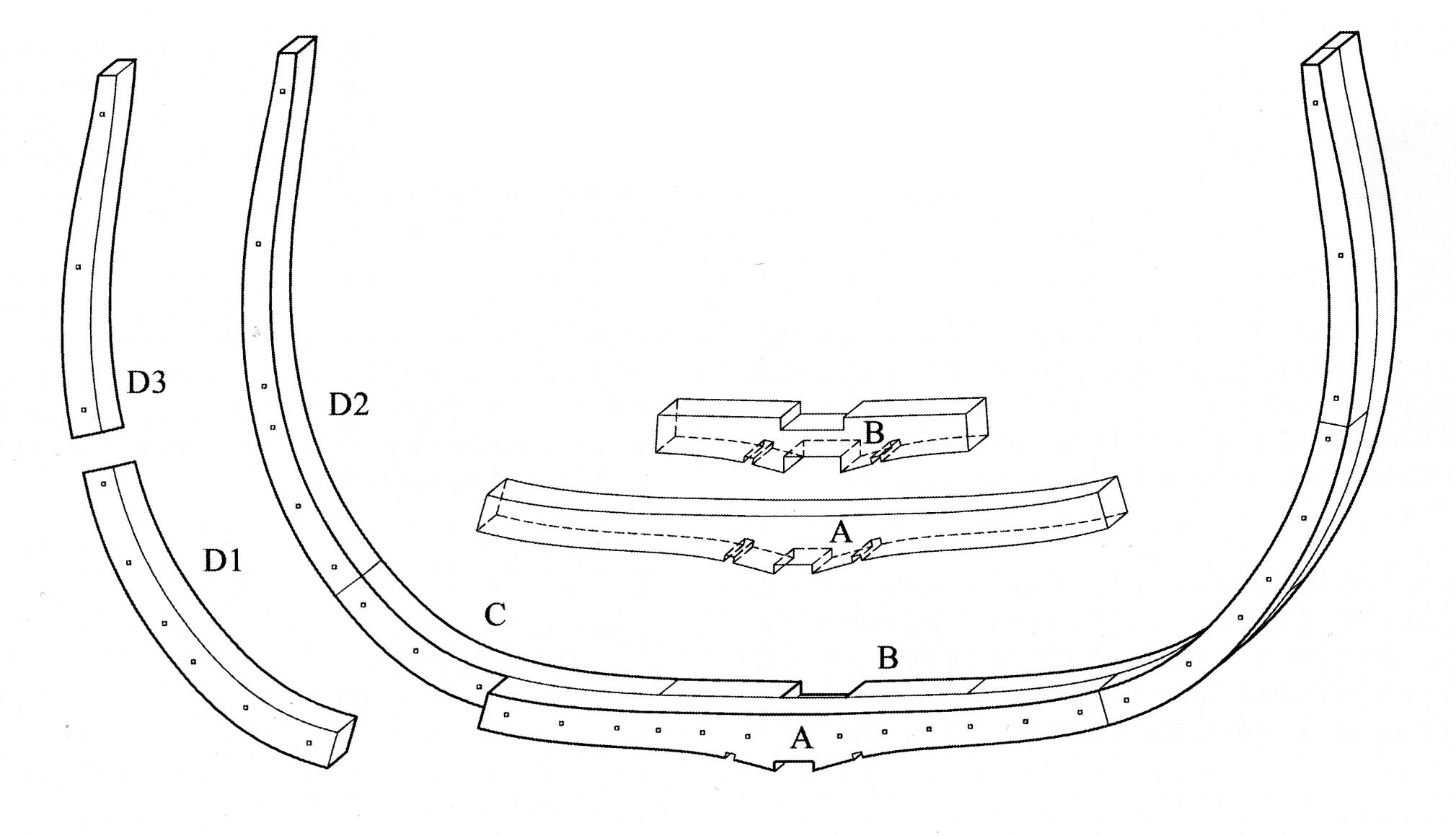

Названия они получили от двух слоёв тимберсов, из которых они состоят. Каждый слой сделан из нескольких штук, и как показано на иллюстрации ниже, состоит из следующих элементов:

На первом слое в центре стоит флортимберс А, а на его концах по два футокса D1 и D3. На втором слое полуфлортимберс B тоже стоит на середине, а к его концам примыкают футоксы C и D2.

Тимберсы обоих слоёв располагаются внахлёст к тимберсам противолежащего слоя, так чтобы стыки приходились на их середину, и крепятся по три гвоздя в каждый перекрывающийся  участок.  Такой  двухслойный шпангоут обладает значительной прочностью.

Парные  шпангоуты  определяются  двумя  размерами: ширина в правке и по лекалу.

Если  вы  посмотрите  на  шпангоут  снаружи,  то  его ширина  будет  постоянной  снизу  доверху,  и  такой ракурс называется «вид сбоку».  Ширина, измеренная
на плоскости или между прямыми сторонами, на французский манер называется «прямой», а  у нас шириной в правке. Если вы посмотрите на поперечное сечение шпангоута,  то  есть  со  стороны  носа  или  кормы,  то ширина шпангоутов в их изгибах называется шириной по лекалу.

Термин «размеры» используется во множественном числе, поскольку ширина, будучи максимальной у флортимберса, постепенно уменьшается к верху до планширя на оголовках футоксов или топтимберсов. Таким образом термин «размеры» относится, как к ширине в основании флортимберсов, так и к ширине у нижней палубы и т.д.

На нижней стороне флортимберса имеется паз, кото рый будет стыковаться с соответствующим пазом в резен-киле.

У полуфлортимберса тоже есть пазы: один внизу, как у флортимберса, и ещё один наверху для установки кильсона, о котором мы поговорим позднее.

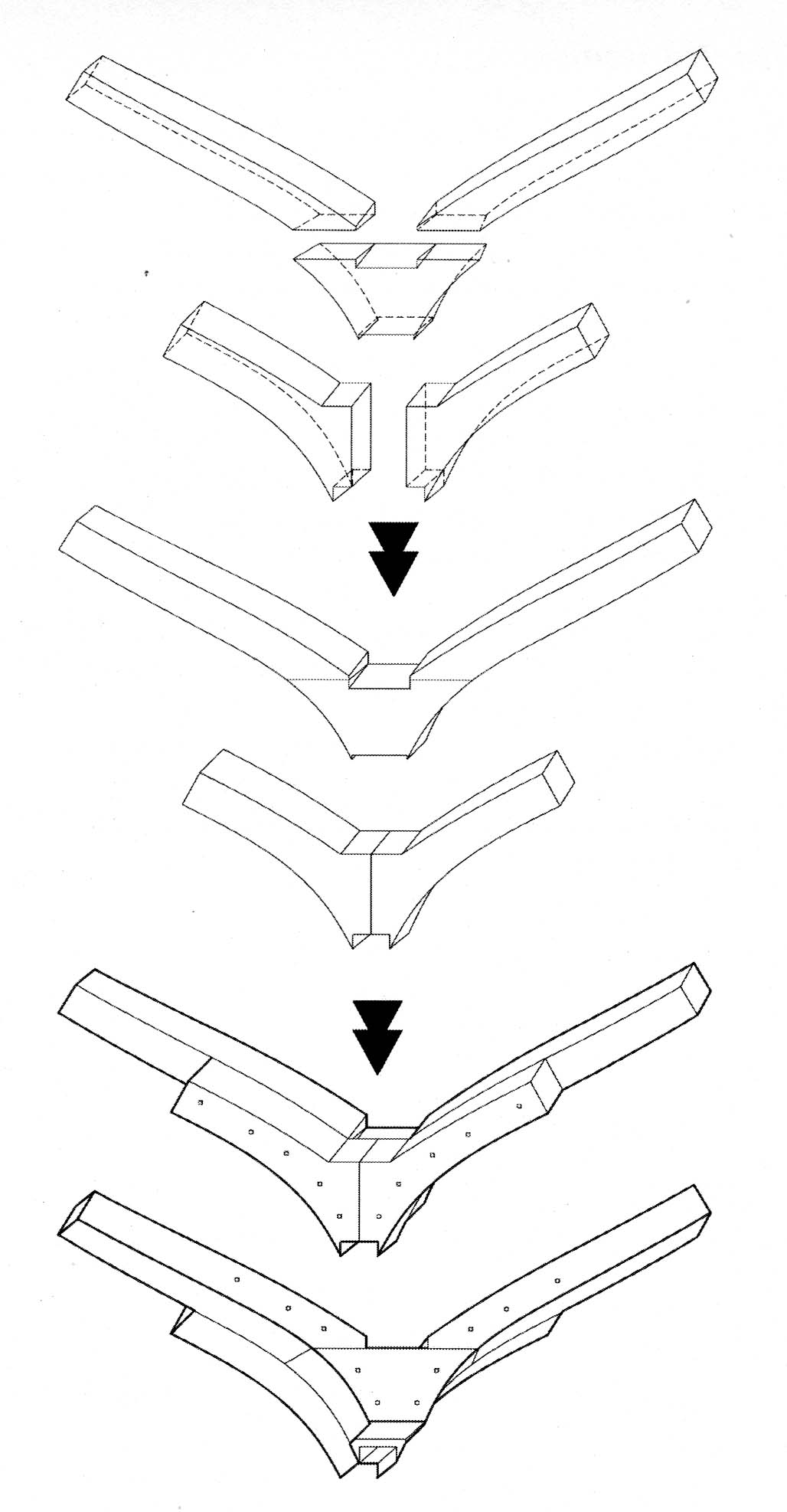

На обоих оконечностях судна ветви флортимберсов, которые на миделе располагаются практически ровно, постепенно поднимаются, следуя обводам корпуса. Затем флортимберсы становятся подбористыми, которые становятся всё более и более вилкообразными по мере приближения к корме. Поскольку из деревянных заготовок нельзя сделать такие формы, то эти крайние флортимберсы нужно изготавливать из двух ветвей, соединённых кросс-чаками или подушками.

Парные шпангоуты располагаются на резен-киле, а их местоположение определяют пазы в нём.

Парные шпангоуты располагаются с определенным зазором, который нужно учитывать при расположении шпангоутов на резен-киле. Форма каждого паза зависит от того, что в него должно притыкаться: флортимберс или полуфлортимберс.

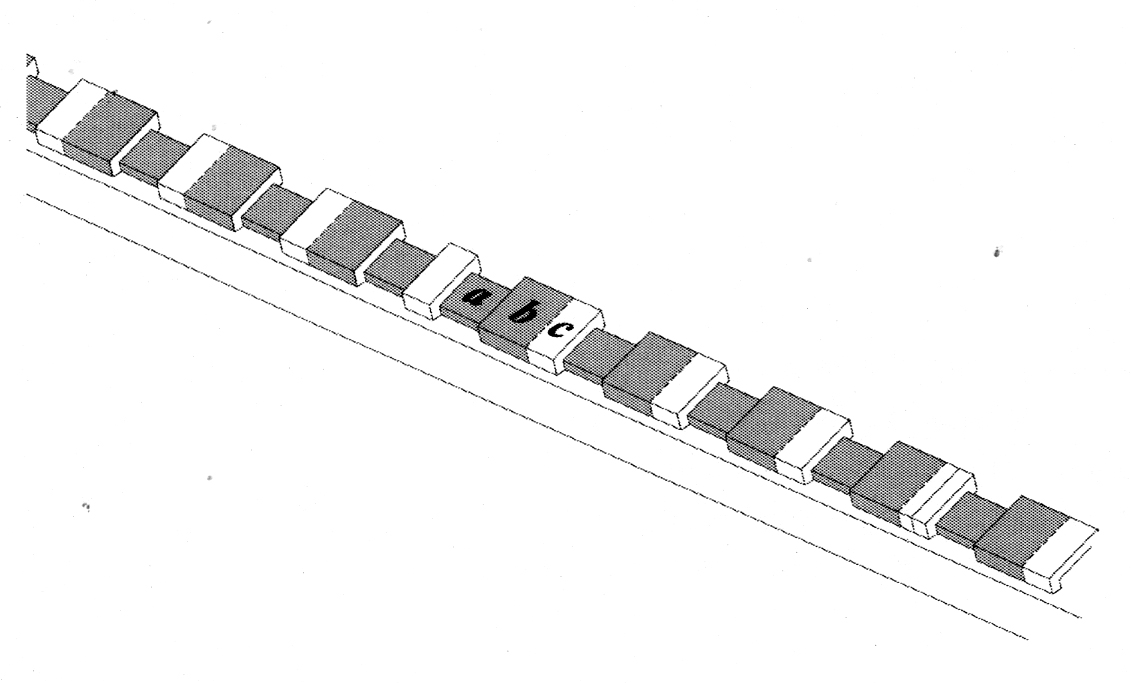

Очень важно избегать уменьшения прочности флортимберса, поскольку тот является основанием шпангоута. Глубина паза в его нижней части ограничена глубиной шпунта, так что в резен-киле в этом месте есть соответствующий паз. Это показано ниже на рисунке заштрихованной областью «а».


Как можно было заметить, паз в основании полуфлортимберса нужно сделать достаточно большим, чтобы накрыть весь резен-киль, чтобы полуфлортимберс располагался на нём должным образом. Его местоположение показано на том же рисунке заштрихованной областью «b». А вот промежуток между шпангоутами показан белой областью «с».

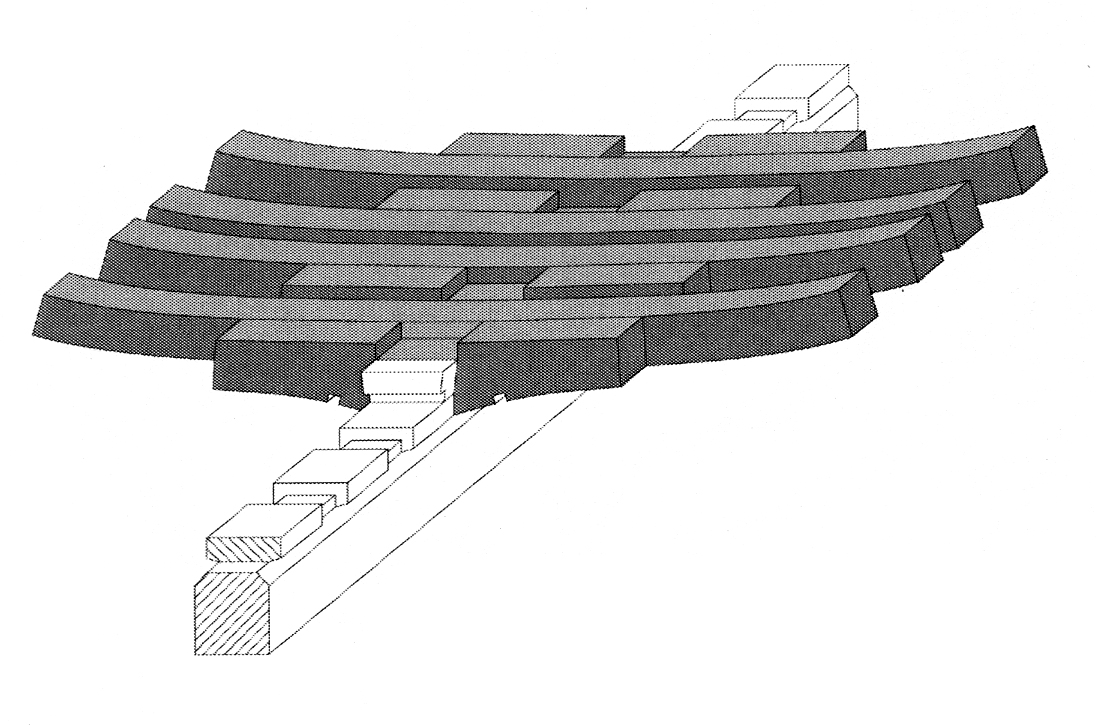

На рисунке ниже будет показано место, в котором меняется ориентация флортимберсов. Флортимберс располагается в сторону миделя, так что на задней части корабля он стоит впереди полуфлортимберса, а на передней – позади.

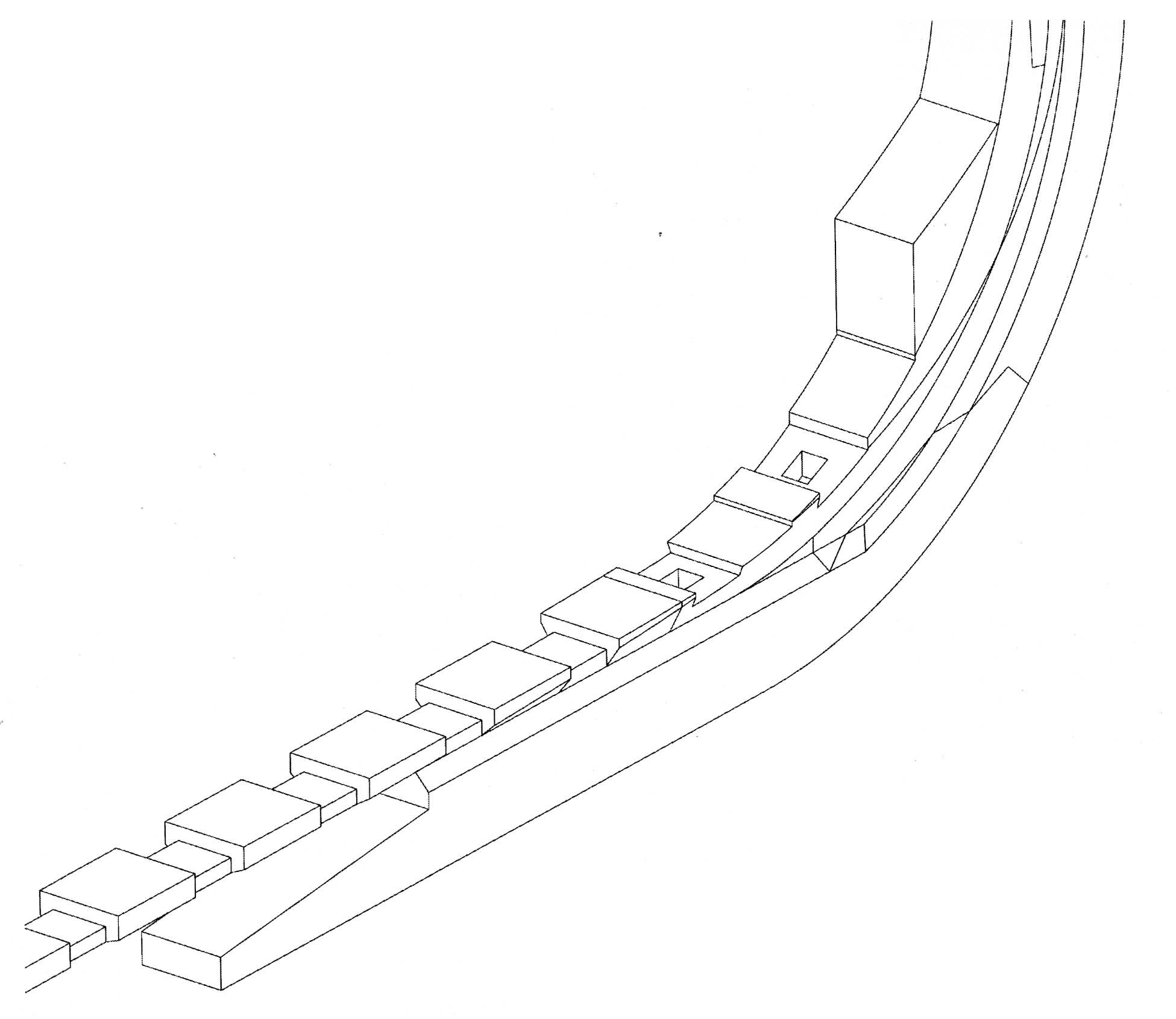

На обоих оконечностях судна в связи с уменьшением ширины корпуса, ширина резен-киля уменьшается до такой степени, что пятки подбористых флортимберсов больше уже не могут оснащаться пазом, охватывающим резен-киль. Вместо этого на них делают шип, который притыкают в паз, вырубленный в резен-киле.

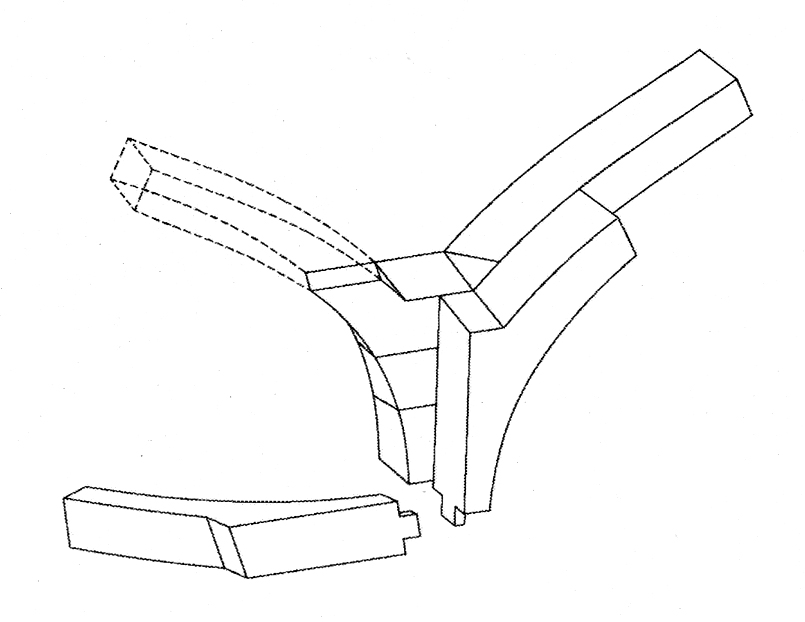

Пятка подбористого флортимберса и его блока фиксируются при помощи маленьких выступов на резен киле.

Располагая шпангоуты на резен-киле, флортимберсы следует ставить в сторону миделя. Другими словами от форштевня и до самого большого шпангоута, флортимберс располагается позади полуфлортимберса, а от миделя до кормы – впереди.

Место, где происходит смена ориентации, будет понятно по распределению пазов в резен-киле, которые следуют этой перемене.

Часто стояло два мидель-шпангоута, как и в случае «Рошфора». В данном случае смена ориентации флортимберсов происходит между двумя этими шпангоутами.

Также следует отметить наличие других пазов на шпангоутах.

Два паза располагается по обеим сторонам от киля, а вырублены они в нижней наружной стороне шпангоута. Они обеспечивают слив воды, которая собирается между шпангоутами. Их ряд образует канал, который называют лимбербордовым.

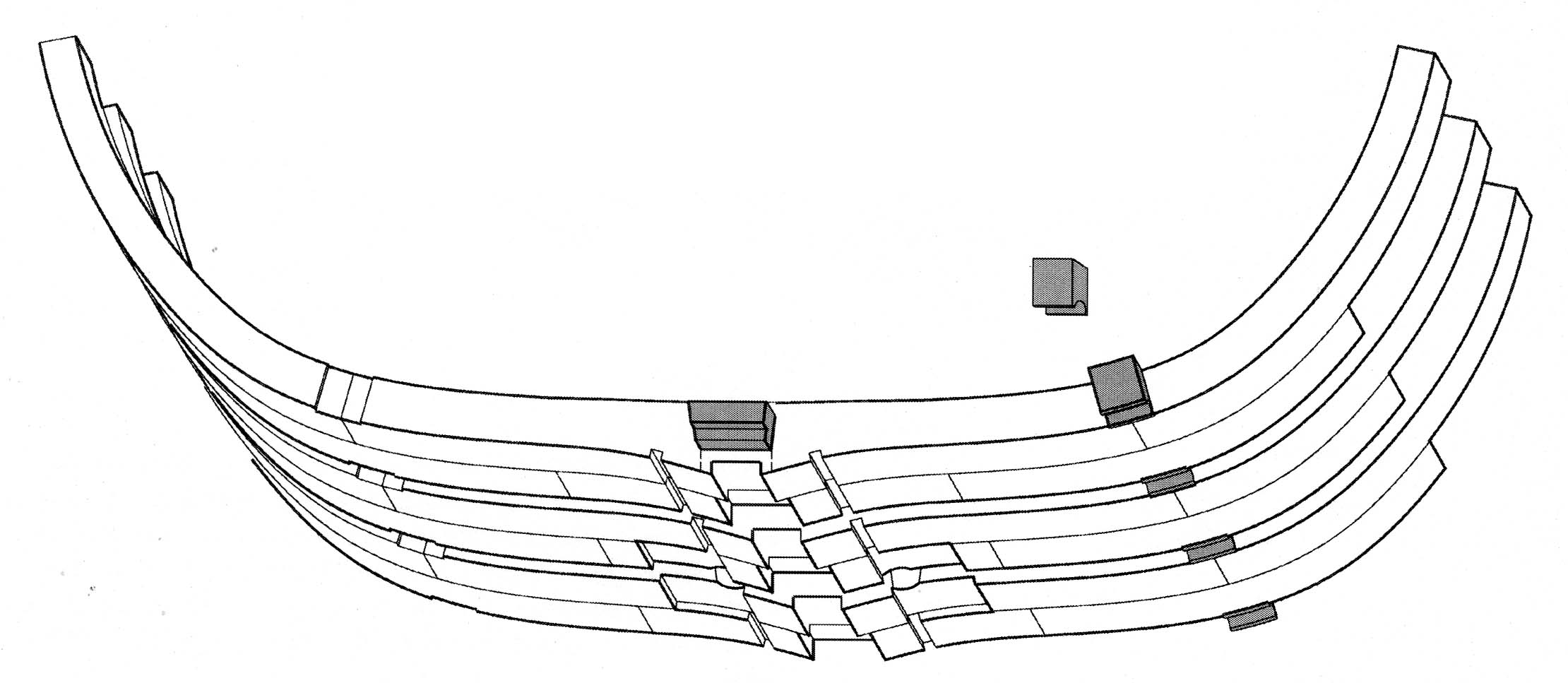

На плоской стороне шпангоутов есть еще несколько пазов около стыков с футоксами. В них ставятся деревянные чаки, называющиеся шпонками, которые ставят между шпангоутами, чтобы увеличить прочность основания корпуса.

Аналогичные шпонки ставятся между шпангоутами на середине поверх резен-киля. Их запихивают в зазоры без пазов.

Во всех этих шпонках есть канавка, вырубленная в них для свободного слива воды к помпам через лимбербордовые каналы (во Франции их называют «сливными»).
