Стапель

Для установки шпангоутов нашей модели на киль нам понадобиться приготовить стапель, который обеспечит корпус надежной поддержкой в ходе работ, необходимых для установки шпангоутов.

Этот стапель должен быть достаточно прочным, чтобы его можно было использовать в качестве шаблона и приспособления на данном этапе постройки, а также он должен обеспечивать надежную опору в процессе работы над моделью.

Я попытался описать всё это так, чтобы данная информация была полезна не только для нашей модели «Рошфора», но и для любого другого корабля, который вы захотите построить. Всё, что вам нужно будет сделать, так это подогнать приведенную тут информацию к строящейся вами модели.

Стапель представляет собой сочетание основания, на котором располагается модель, и приподнятого шаблона или площадки, располагающейся на высоте бретлейна (наибольшей ширины корпуса). Это основание спереди и сзади оснащается жесткими опорами, а другие, регулируемые опоры позволяют придать площадке легкий изгиб по горизонтали.

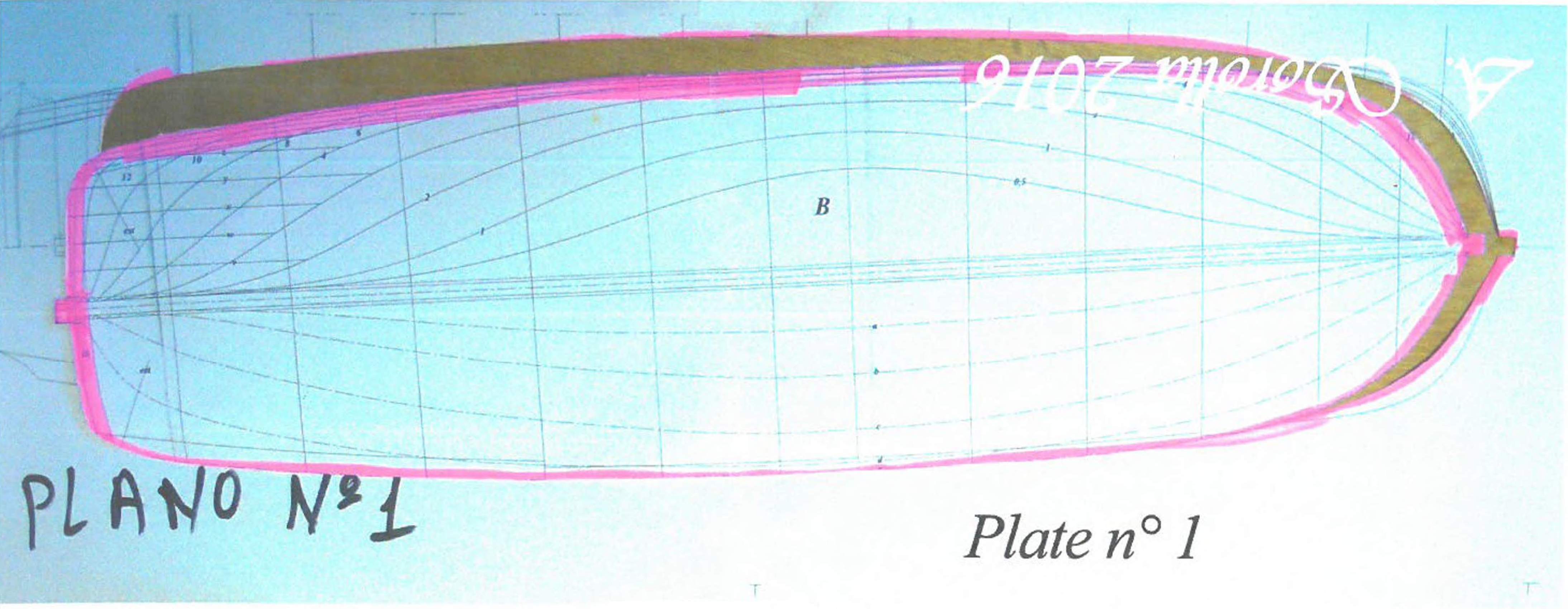

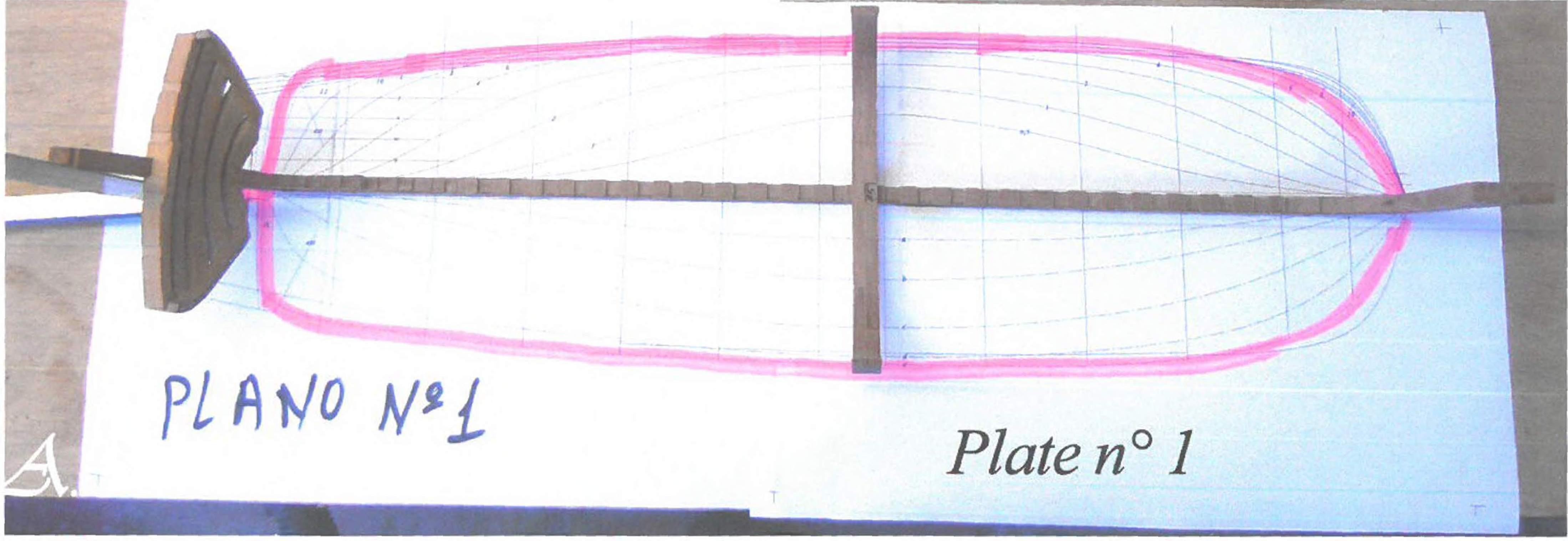

Для изготовления стапеля и площадки нам понадобится найти на чертеже линию, представляющую собой наибольшую ширину судна. Она находится на 1 листе. Из всех линий, наружная линия, которую мы выделили маркером, именно та, что мы будем использовать. Нужно отметить её по всему контуру, следя за тем, чтобы отметить и обводы форштевня.

Как и на предыдущих этапах, мы скопируем чертеж, чтобы сохранить оригинал в целостности и сохранности. Начиная с этого момента нам надо отметить линию наибольшей ширины, чтобы мы могли получить шаблон для нашей верхней площадки. Затем мы сможем приготовить материал, требуемый для основания, так как этот шаблон и даст нам требуемые размеры. Основание стоит расширить как минимум на 6 см в обе стороны, как в длину, так и в ширину, относительно площадки. Когда вам понадобится сделать стапель для другой модели, то эти размеры надо будет пропорционально увеличить или уменьшить в зависимости от размера этой самой модели.

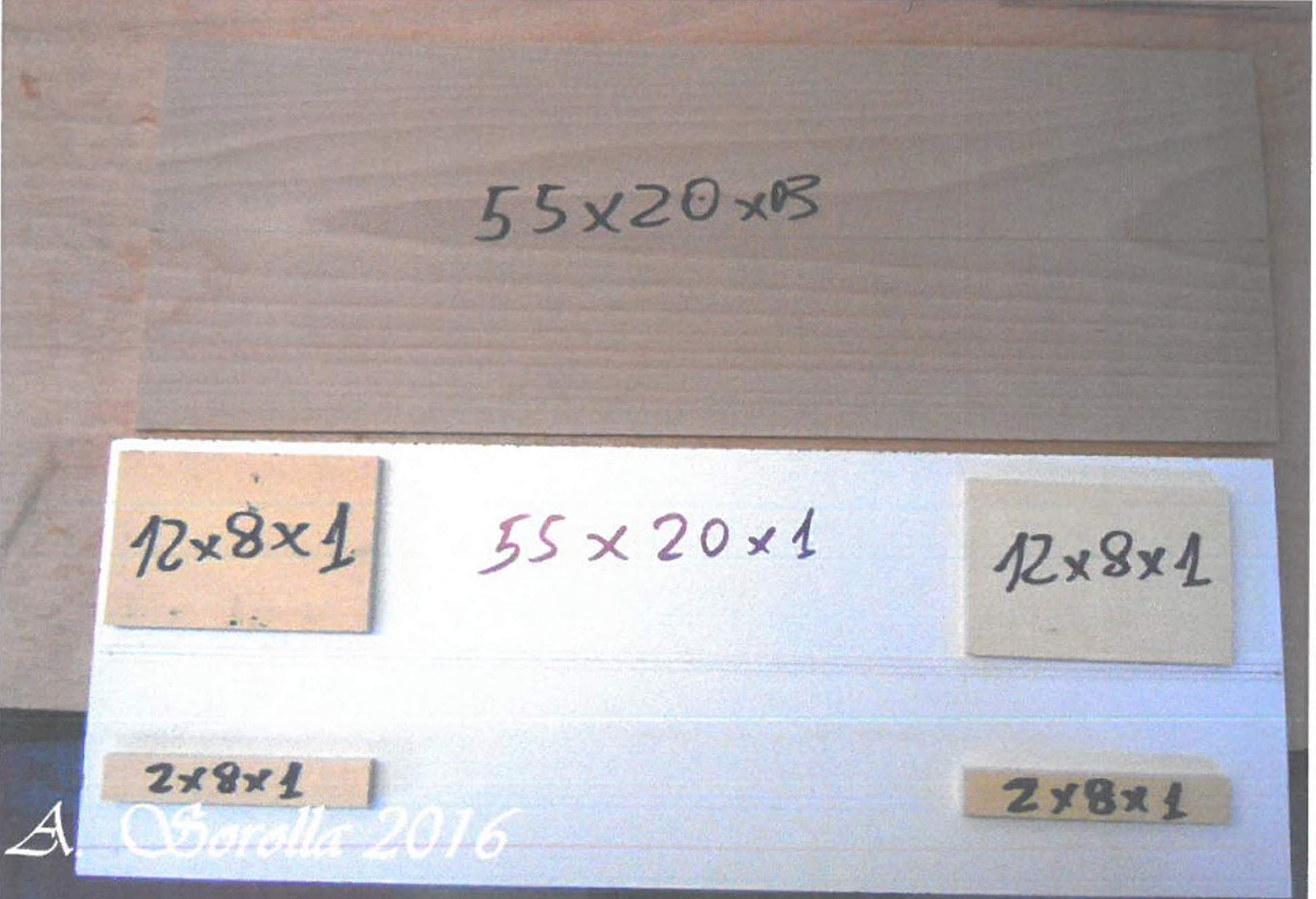

Здесь мы видим доску, которую будем использовать.
Для основания мы возьмем лакированный ДСП толщиной 10 мм, длиной 55 см и шириной 20 см.
Для верхней площадки мы возьмем кусок фанеры толщиной 3 мм, длиной 55 см, шириной 20 см.
Для подпорки площадки на носу и корме нам пригодятся 4 кусочка фанеры толщиной 10 мм: 2 подпорки размером 12 × 8 см и 2 подпорки 8 × 2 см.

На основании было аккуратно отмечено расположение киля в виде трех линий: одна для середины (линия диаметральной плоскости) и две для краёв. Они будут использоваться для крепления киля при помощи двух деревянных реек.

Ещё нам понадобятся шпильки диаметром 4 мм длиной 12 см, шайбы и гайки, чтобы отрегулировать изгиб верхней площадки.

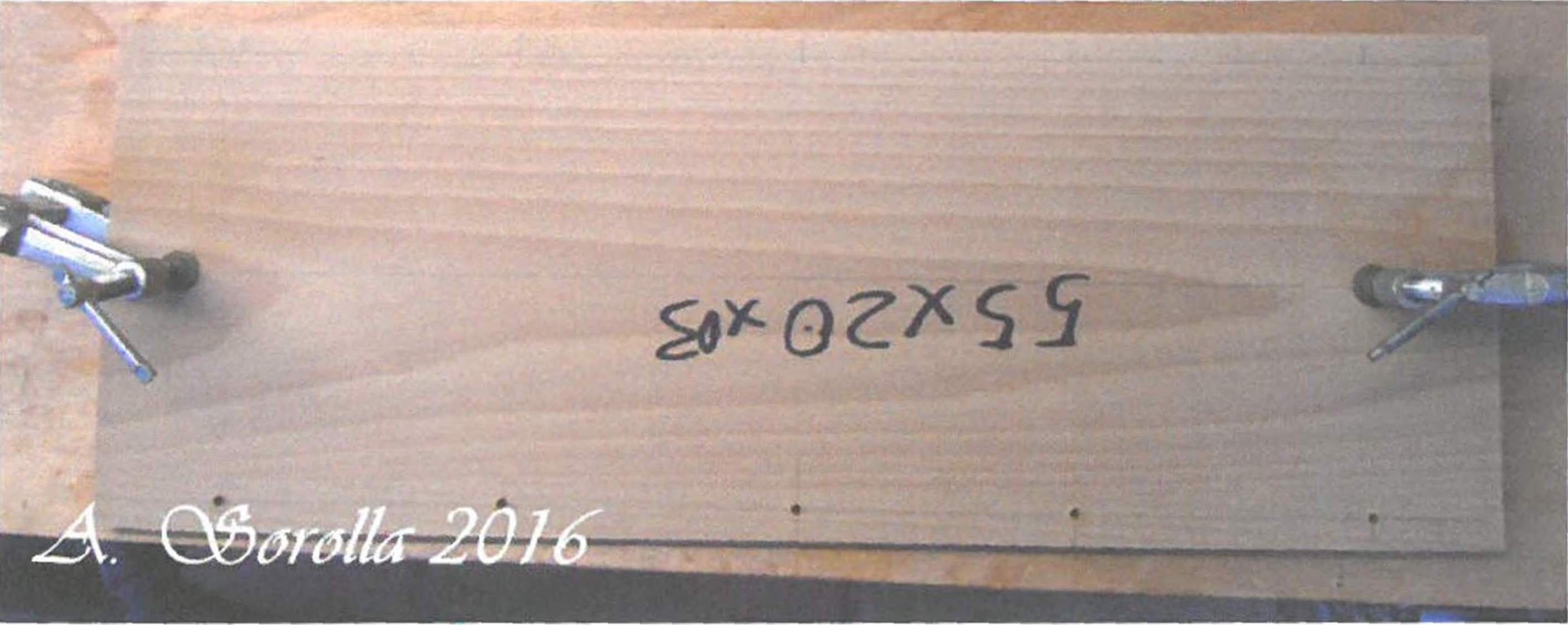

Чтобы основание и верхняя площадка были хорошо выровнены после установки и закручивания шпилек, мы использовали следующий способ. Основание и верхнюю площадку надежно прижали друг к другу, чтобы они не могли сдвинуться. Затем через обе доски сразу сверлили сквозные отверстия диаметром 4 или 5 мм.

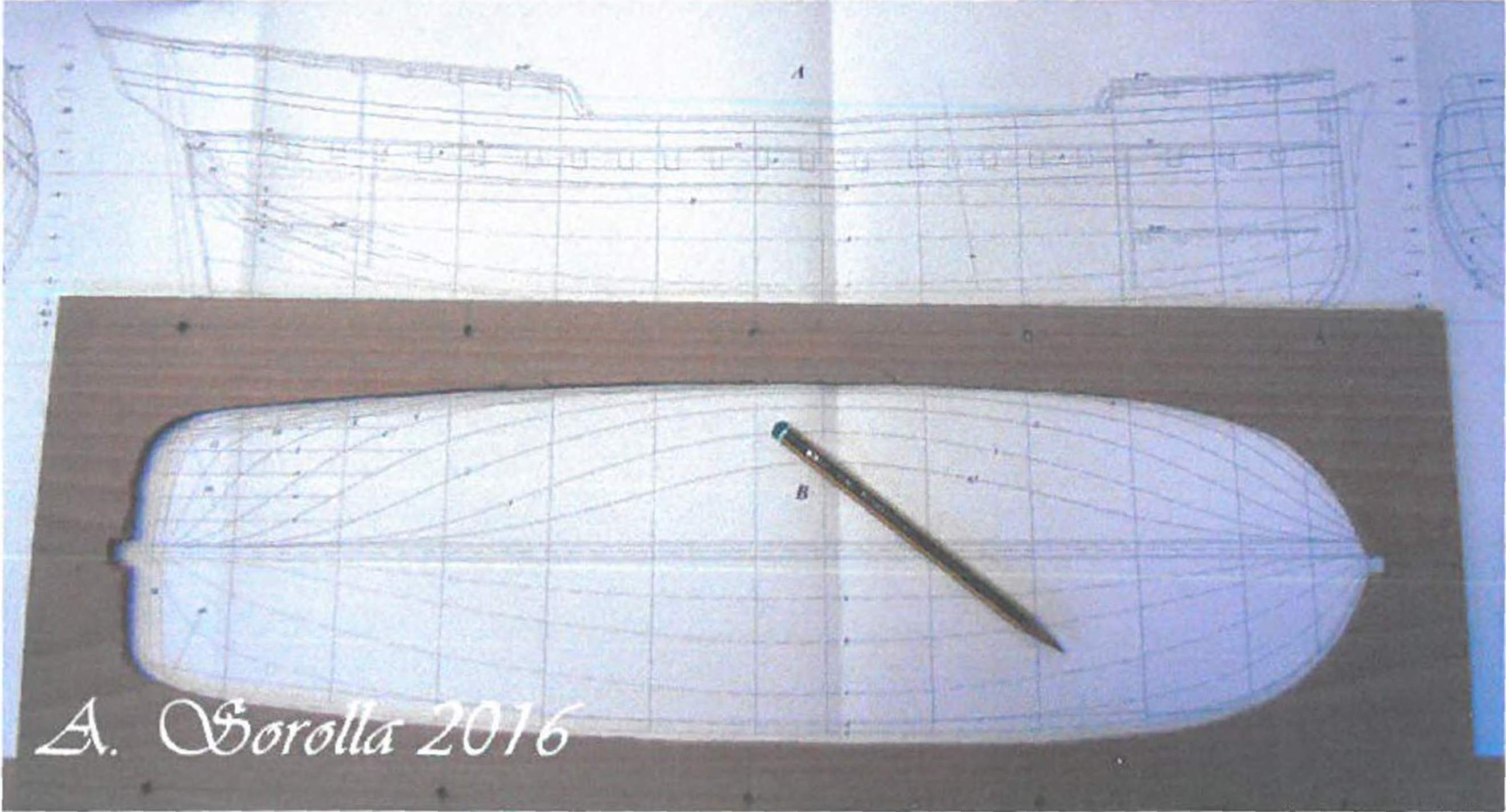

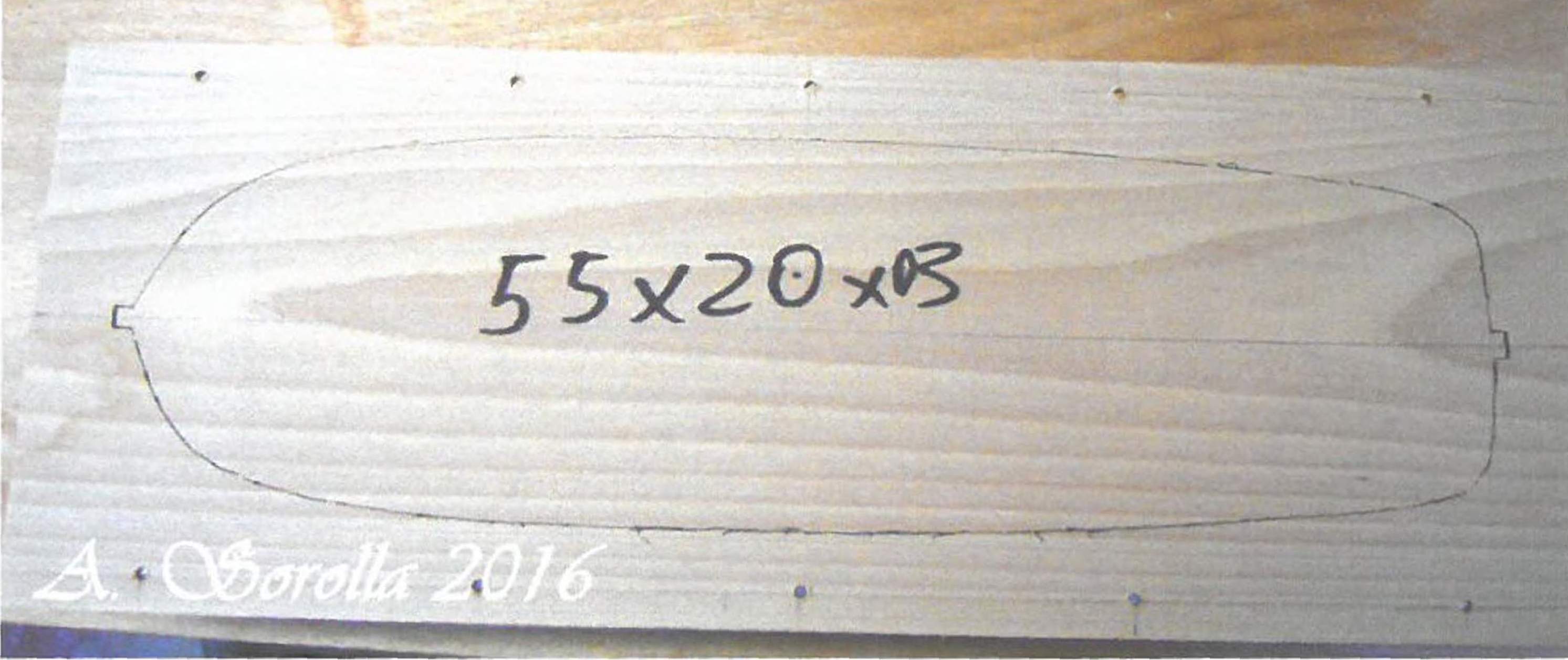

Затем мы перенесли обводы с шаблона, который ранее был вырезан с копии чертежа, следя за линией диаметральной плоскости, которую мы так же отметили на 3-мм фанере.

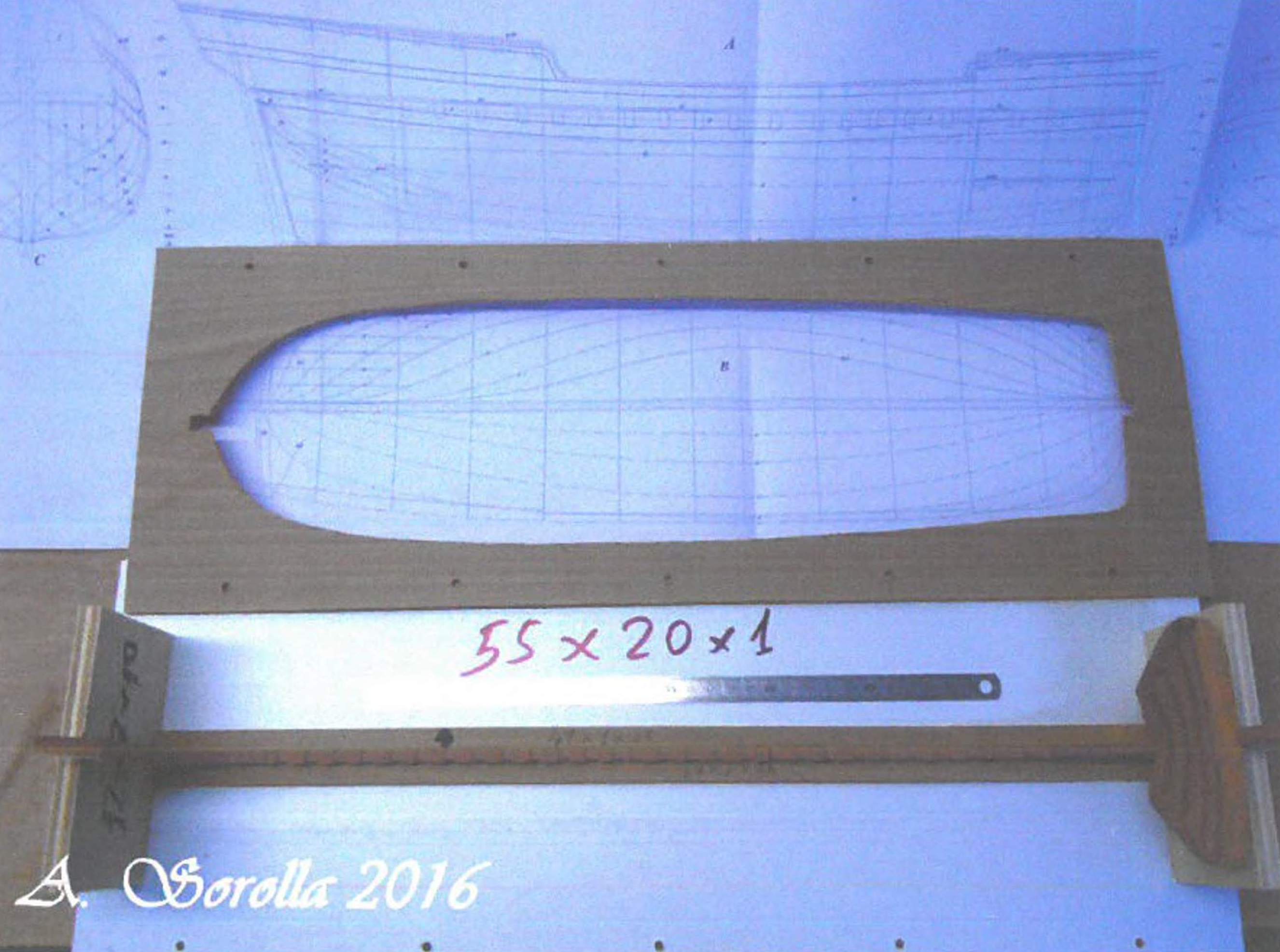

Далее нам нужно выпилить проём при помощи ленточной пилы или какого другого инструмента на ваш выбор. Затем выпиленную площадку необходимо сверить с чертежом. Это обычно приводит к необходимости немного подогнать полученную площадку, чтобы убедиться, что она совпадает с чертежом. Это можно аккуратно сделать при помощи небольшого шлифовального барабана, водруженного на дрель, или при помощи надфиля.

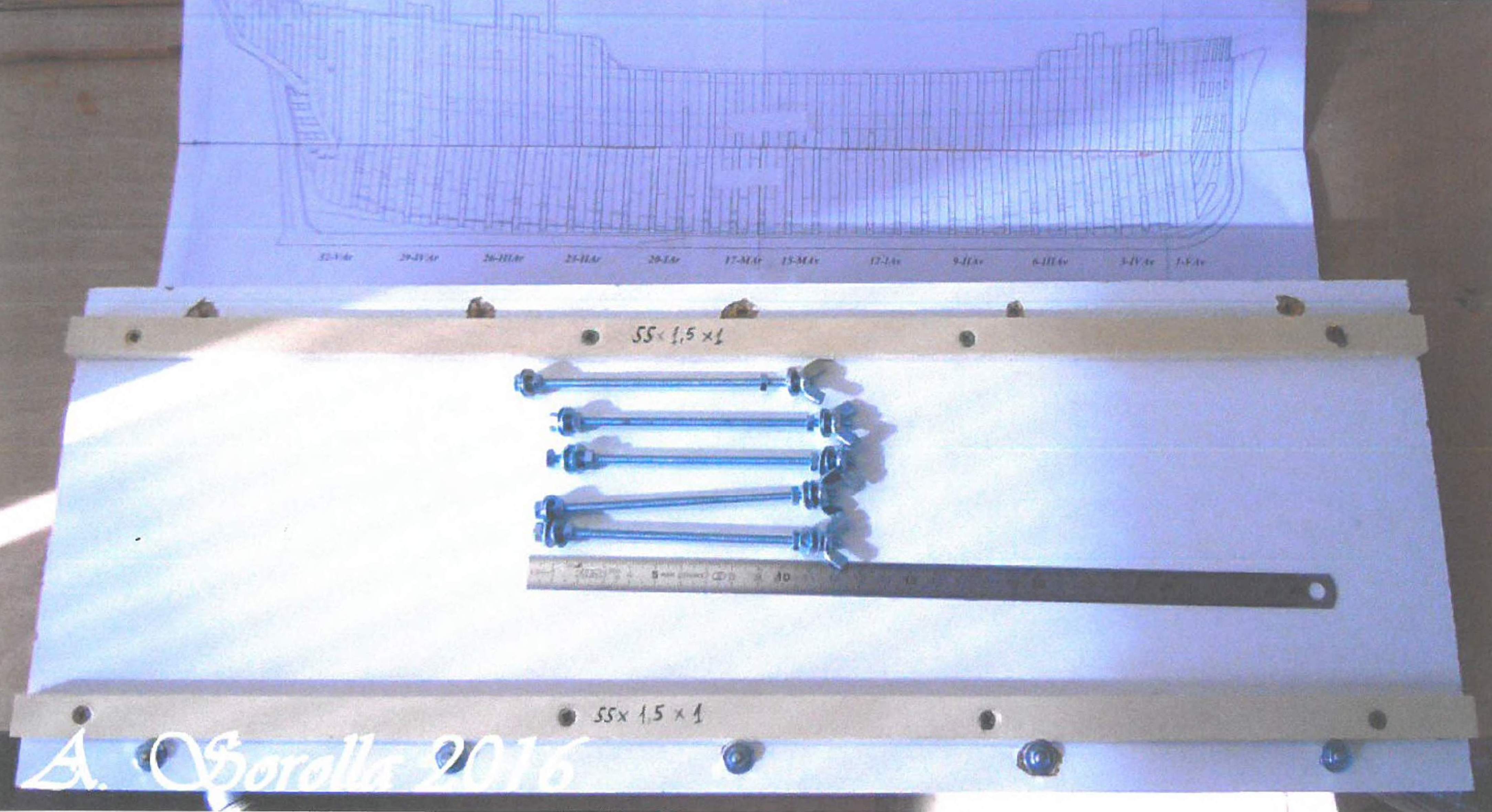

Под основание мы ставим деревянные рейки толщиной примерно в один сантиметр, располагая их рядом с отверстиями для шпилек. Они будут служить нам в качестве ножек, а также защищать концы шпилек и соответствующих гаек. Размеры этих реек: длина 55 см, ширина 1,5 см, толщина 1 см.


Используя четыре ранее нарезанных фанерных детали, мы собираем из них две подпорки, чтобы расположить верхнюю площадку на высоте 12 см. Две 2-см детали следует использовать для подкрепления подпорок, установленных на основание.


Эти подпорки выравниваются по наружным краям основания, как это видно на этой фотографии. Осевой набор должен располагаться строго на своем месте. Если он не стоит на своем месте, то его нужно отрегулировать соответствующим образом.

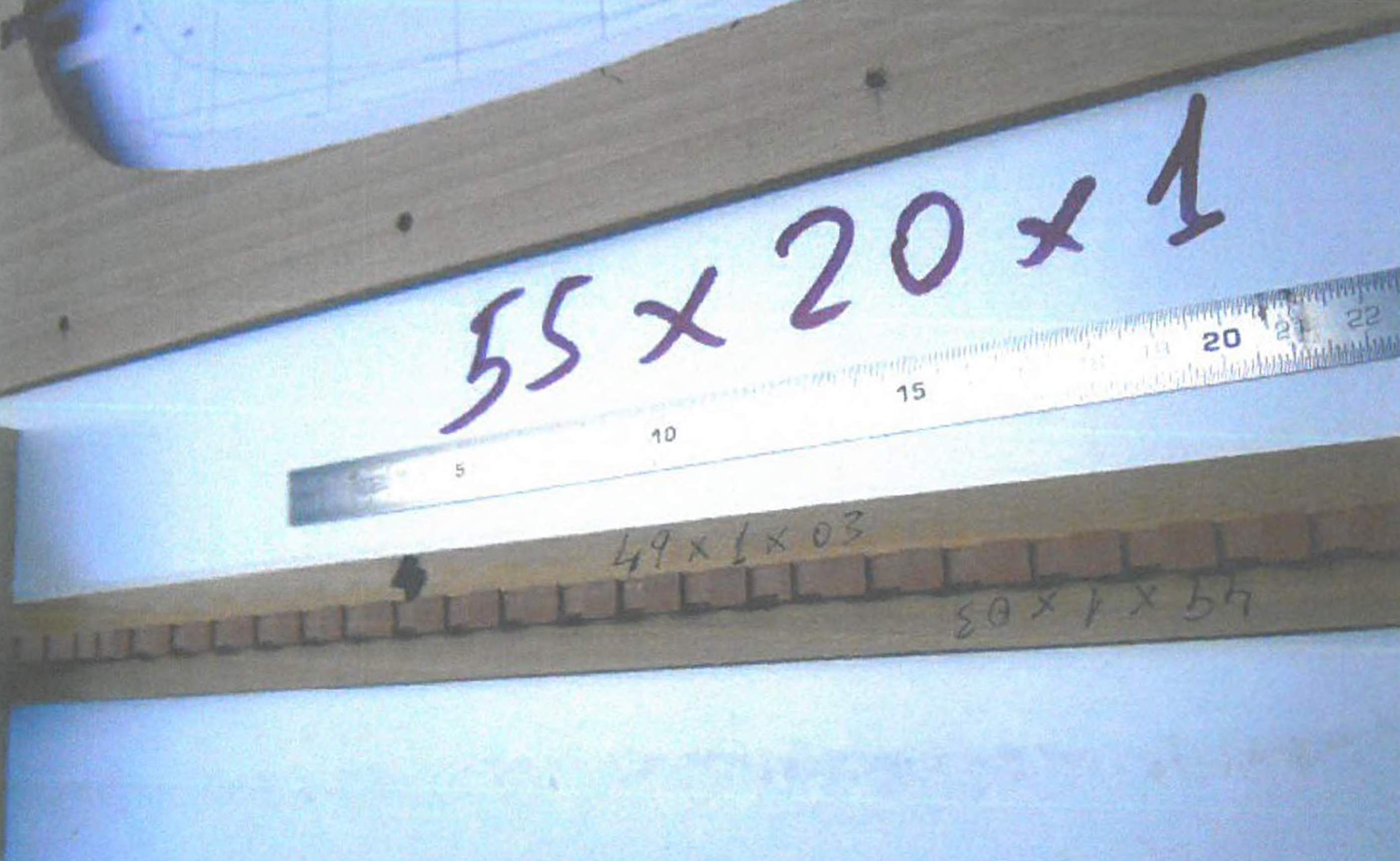

На основание крепят две небольших фанерных рейки толщиной 3 мм, длиной 49 см, шириной 1 см, которыми фиксируют киль по бокам. Эти рейки будут прикреплены на двухсторонний скотч.

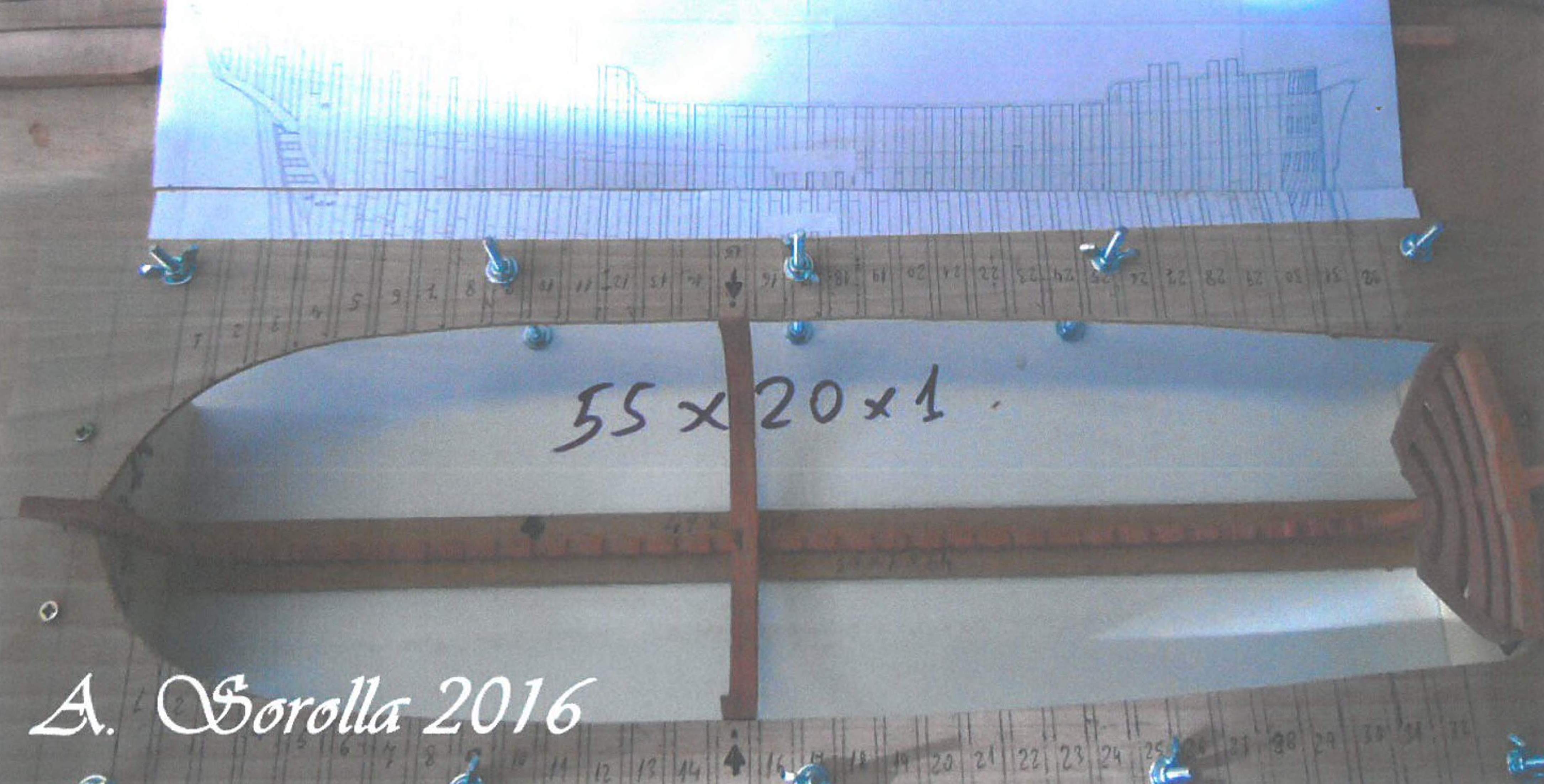

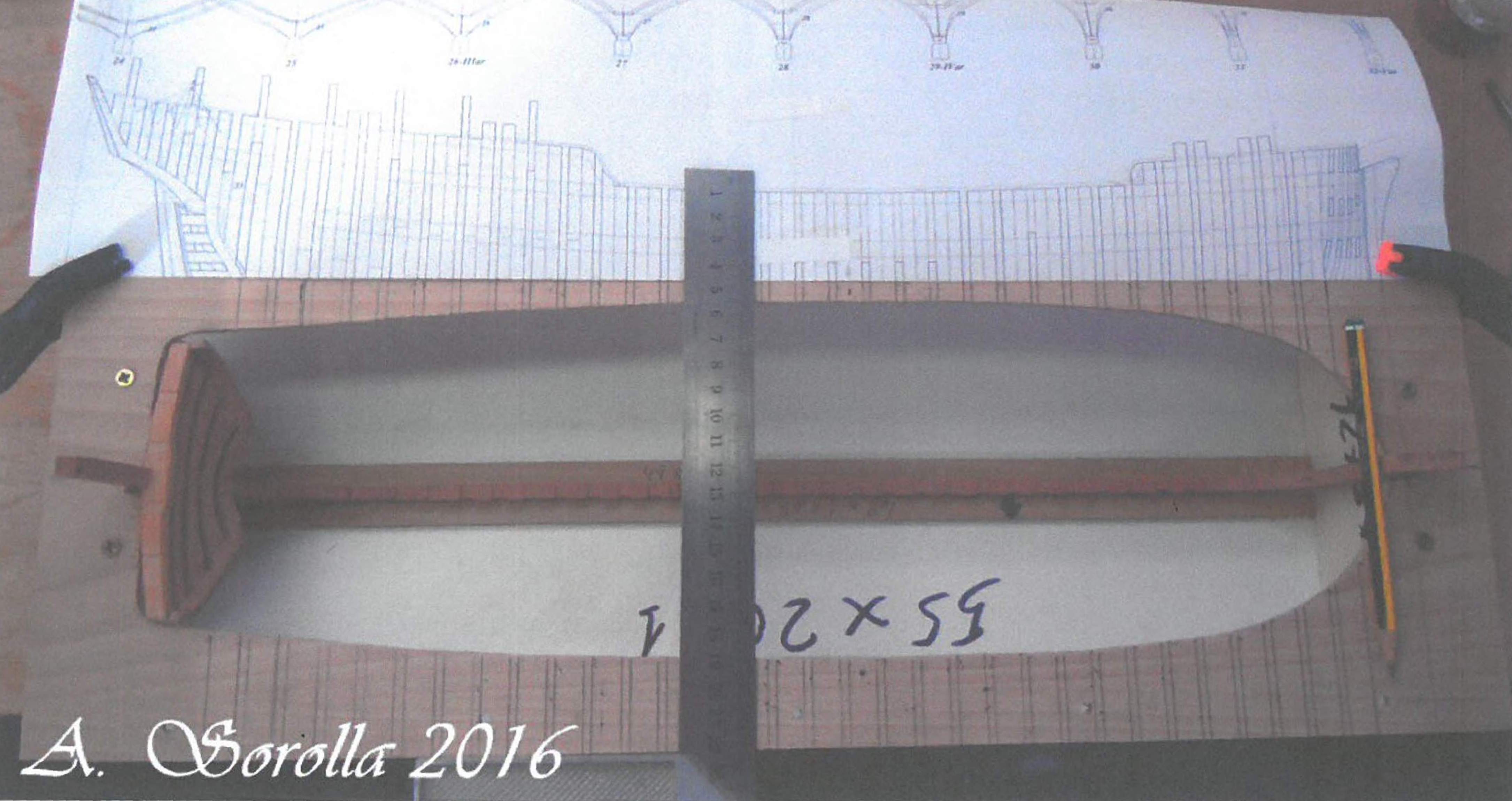

На следующем этапе, который наступает после установки верхней площадки на неподвижных подпорках на концах и перед установкой металлических подпорок, мы отмечаем на верхней стороне расположение шпангоутов, наряду с разметкой крайних линий носа и кормы.


Для более точного переноса мы воспользуемся копией 4 листа, где в нижней его части мы видим набор в разрезе по линии 6. Вырезанный чертеж прикрепим к одной из сторон, чтобы площадку можно было легко изогнуть. Так же мы пронумеруем шпангоуты, начиная с мидель-шпангоута.
Высота верхней площадки определяется высотой бретлейна Обычно он совпадает с ходом бархоутов. Есть один хороший способ его определения и звучит он следующим образом: у кормы мы измеряем расстояние между нижней стороной киля и нижней стороной винтранца. Затем мы откладываем это расстояние у форштевня. Изгиб мы будем формировать при помощи шпилек и гаек.

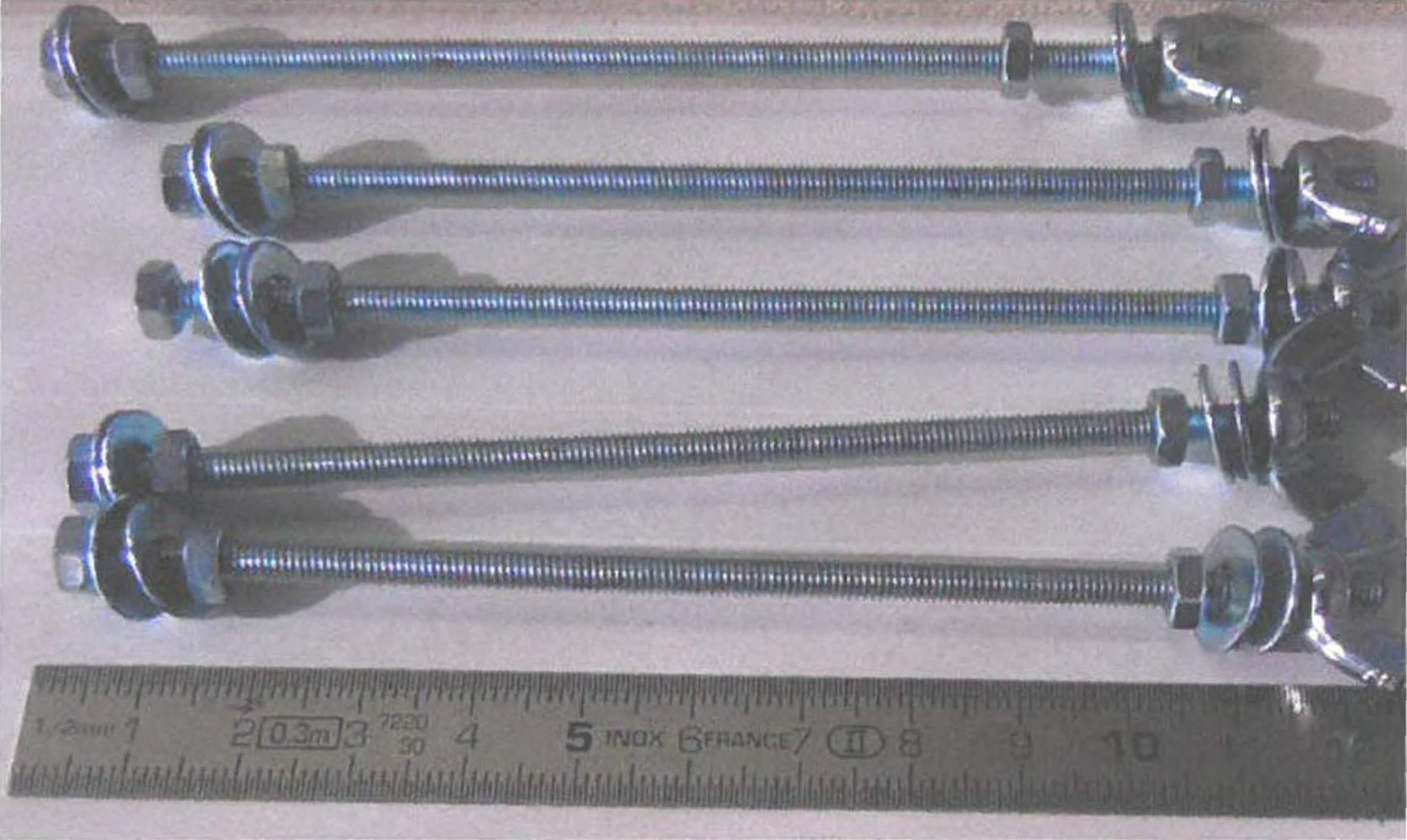

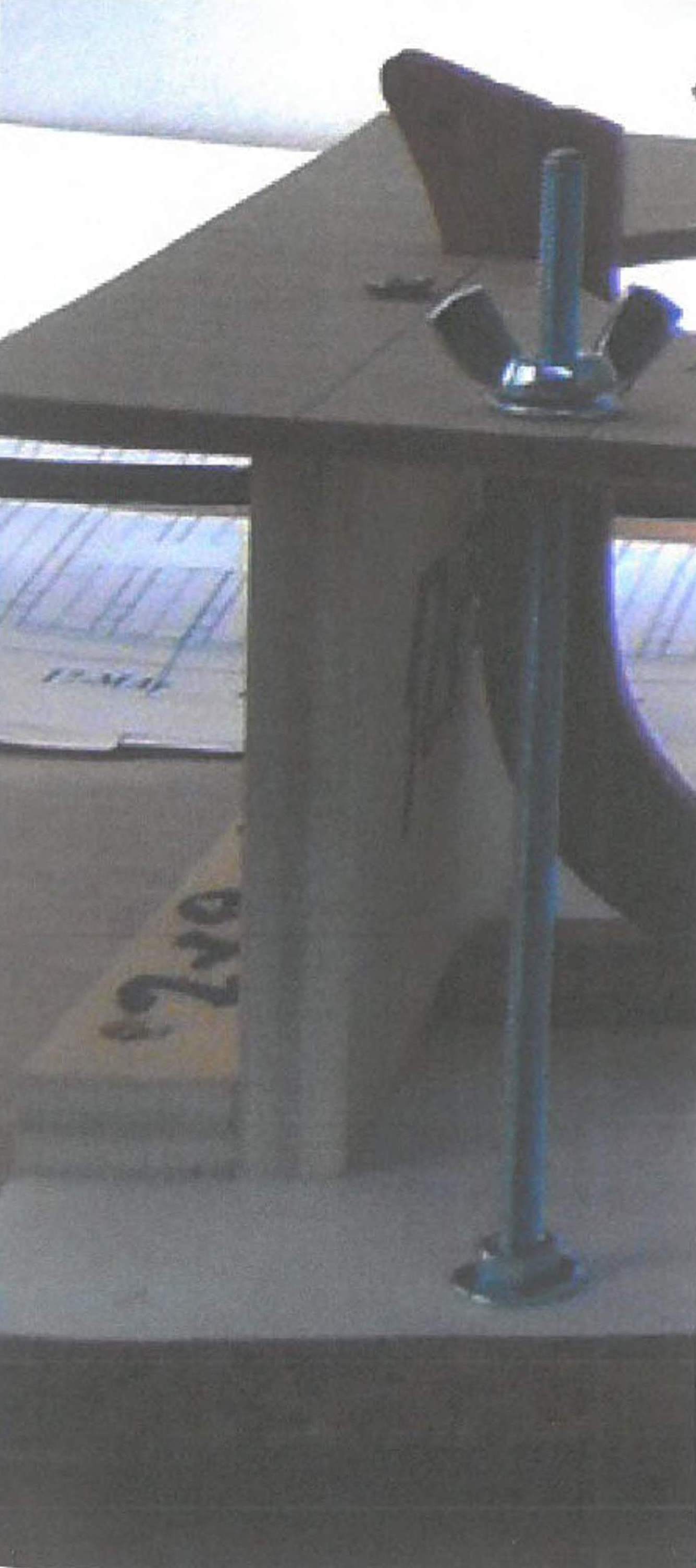

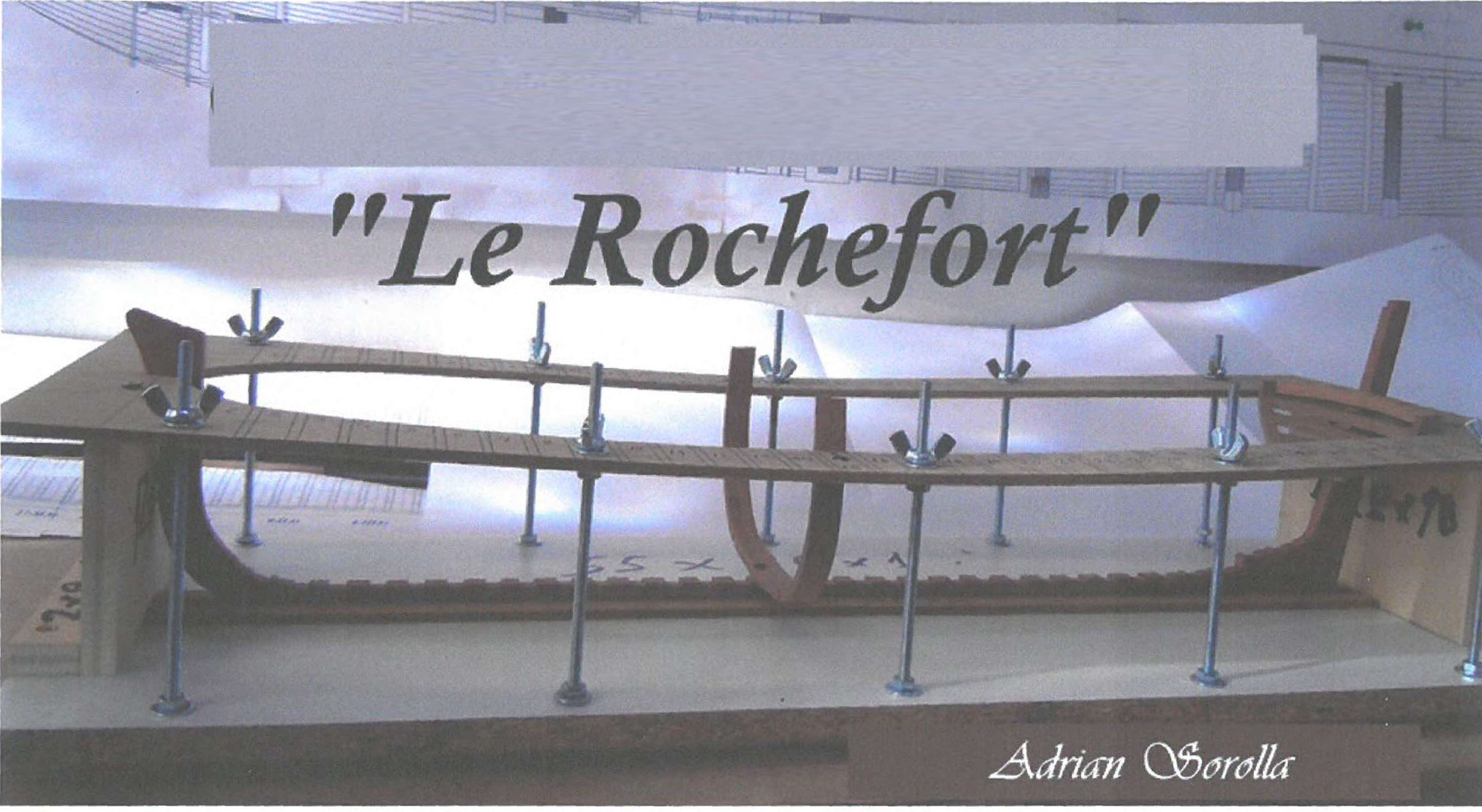

Нам понадобится установить шпильки так, чтобы они позволили нам дать верхней площадке требуемую кривизну. Мы поставим их в следующей последовательности: под основанием: гайка, шайба – над основанием: шайба, гайка, под верхним шаблоном: гайка, шайба – над верхним шаблоном: шайба, барашек. Теперь стапель готов. Давайте проверим список материалов, требуемых для его изготовления.

Материалы, требуемые для изготовления стапеля:

1 кусок ДСП: 550 × 200 × 10 мм для основания
1 кусок фанеры: 550 × 200 × 3 мм для верхней площадки
2 куска фанеры: 120 × 80 × 10 мм для неподвижных подпорок
2 куска фанеры: 20 × 80 × 10 мм для неподвижных подпорок
2 фанерные рейки: 550 × 15 × 10 мм для реек под основанием
2 фанерные рейки: 490 × 10 × 3 мм для крепления киля на месте
10 шпилек: 120 × 4 мм для регулируемых подпорок
30 гаек: 4 мм
10 гаек с барашками: 4 мм
40 шайб: 5 мм
10 шурупов: 3 × 20 мм для крепления неподвижных подпорок к основанию и площадке
10 шурупов: 3 × 16 мм для крепления реек под основанием

Вам может показаться, что этого материала слишком много для постройки такого судна, как «Рошфор», и его вполне достаточно для модели более крупного масштаба. Что касается последнего, то нам нужно лишь увеличить размеры этих деталей, сохранив их количество таким же. Однако, если модель больше 90 см, то для основания следует взять доску толщиной 16 мм, а для верхней площадки 10-мм фанеру. Шпильки, гайки и шайбы следует взять размером 6 мм.
